La pieza que hace legal un agujero en una pared

Pasamuros, comparados por longitud, diámetro y aislamiento

Un pasamuros — una Wanddurchführung — es la pieza que lleva el tubo a través de una pared hasta la chimenea, y existe porque el tubo mismo no puede tocar la obra. Deciden tres cifras. El diámetro interior coincide con el tubo. La longitud del manguito debe superar el grosor de la pared que cruza, lo que parece obvio y es la devolución más frecuente de esta sección: un manguito de 25 cm en una pared de 36 cm es una pieza que no se puede montar. Y el aislamiento: los pasamuros de pared simple son para obra, los de doble pared y los aislados existen para paredes con material combustible dentro, y los dos no son intercambiables digan lo que digan los diámetros. Luego el florón, la placa que tapa el hueco por el lado de la habitación, que parece cosmético y es estructural en su efecto — es lo que impide que el manguito se siga hundiendo. Los anuncios declaran su diámetro exterior, y un florón demasiado pequeño para un hueco irregular es un segundo viaje. Por último el material y el acabado, normalmente acero pintado a juego con el tubo, a veces inoxidable para el tramo dentro de la obra. Comparamos diámetro, fondo, material, construcción, tubo admitido, retención, temperatura y certificación.

Por Jean-Benoit Buisson

Pasamuros: a la venta en Amazon España

Los modelos de esta sección con referencia comprobada en Amazon España.

#	Modelo	Nota	Precio	Comprar
1	FIREFIX Tapa de boca de chimenea, hasta Ø 160 mmPara quién: Una campana de chimenea antigua con una segunda boca que nadie usa, donde un agujero desnudo da corriente y queda feo	—	Ver en Amazon	Ver precio en Amazon: FIREFIX Tapa de boca de chimenea, hasta Ø 160 mm
2	KOTARBAU Florón de tubo galvanizado, Ø 105 mmPara quién: Rematar la pared alrededor de un tubo que ya pasa por un pasamuros en condiciones	—	Ver en Amazon	Ver precio en Amazon: KOTARBAU Florón de tubo galvanizado, Ø 105 mm

Los precios son orientativos y se leyeron en Amazon España; el botón muestra el precio actual. Si ganamos una comisión, eso no cambia el orden.

Estas piezas, cifra por cifra

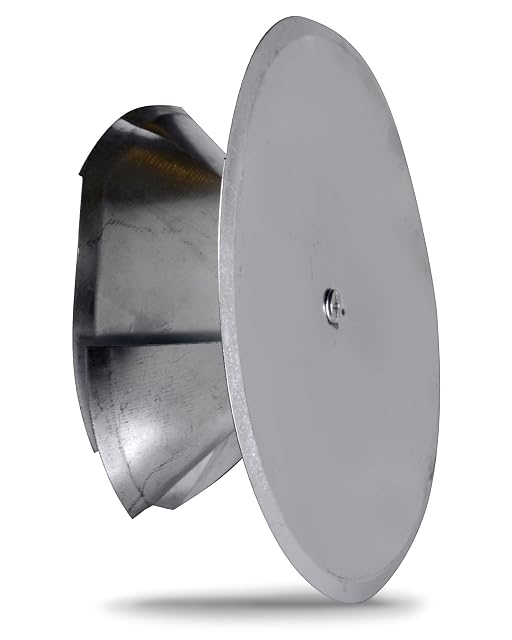

FIREFIX Tapa de boca de chimenea, hasta Ø 160 mm

No es un pasamuros sino una tapa ciega — un embudo expansible con aislamiento, para una boca de chimenea que ya no se usa.

Diámetro
Encaja en bocas de hasta Ø 160 mm · Un tornillo gira para abrir o cerrar las sujeciones
Fondo
No se indica; la tabla del anuncio da una tapa de 17 × 17 cm
Material
Chapa de acero galvanizado
Aislamiento
Incluido, declarado para proteger el papel pintado de la decoloración por calor
Tubo admitido
El fabricante no da el dato.
Retención
Tapa una boca de conexión de chimenea sin usar · Un embudo expansible, declarado para mantener la tapa bien asentada sin dejar de ser desmontable · Declarado desmontable en cualquier momento
Temperatura
No publicado
Certificación
El fabricante no da el dato.
Referencia de Amazon
B01N48J7MZ (la misma referencia en 5 mercados de Amazon)
EAN
4017537450754
- Regulable en un rango en vez de hecha para un solo tamaño de boca
- El aislamiento viene explicado — protege el papel pintado de las marcas de calor
- Cierra una boca; no conecta un aparato a ninguna
Va mejor para: Una campana de chimenea antigua con una segunda boca que nadie usa, donde un agujero desnudo da corriente y queda feo

Ver precio en Amazon

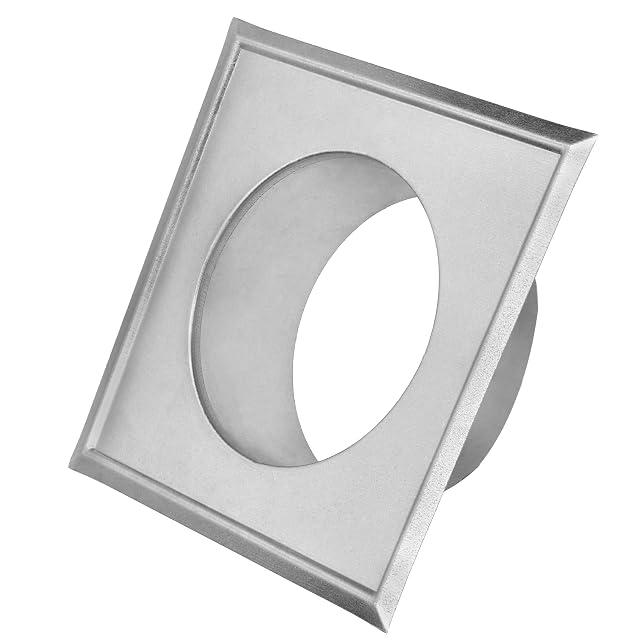

KOTARBAU Florón de tubo galvanizado, Ø 105 mm

Un florón de pared decorativo con embuticiones interiores que agarran el tubo — 162 mm de lado, 130 gramos, con todas las cotas publicadas.

Diámetro
Ø 105 mm
Fondo
51 mm · ala de 162 × 162 mm con borde exterior perfilado, declarado para apoyar ajustado y uniforme contra la pared
Material
Chapa galvanizada, declarada resistente a la humedad y a los cambios de temperatura
Peso
0,13 kg — declarado en los datos técnicos
Tubo admitido
El fabricante no da el dato.
Retención
Cubre el tubo y el borde de un hueco de pared · Embuticiones interiores, declaradas para agarrar el conducto con firmeza
Temperatura
No publicado — el anuncio solo dice que la chapa es insensible a los cambios de temperatura
Certificación
El fabricante no da el dato.
Referencia de Amazon
B0CL6GV2TL (la misma referencia en 5 mercados de Amazon)
EAN
5904994042501
- Publica todas las cotas, el peso incluido: 162 × 162 mm, 51 mm, 0,13 kg
- Embuticiones interiores, así que agarra el tubo en vez de deslizarse por él
- Un florón es un remate: tapa una holgura y no sella nada
Va mejor para: Rematar la pared alrededor de un tubo que ya pasa por un pasamuros en condiciones

Ver precio en Amazon

Para qué necesidad, entre los aparatos de calefacción de leña

Atravesar un muro delgado

El pasamuros tiene que admitir el tubo de conexión y dejar la distancia a materiales combustibles que exige el manual, lo que da un hueco mayor que el tubo. El diámetro más pequeño de aquí es el que pide la perforación más pequeña.

KOTARBAU Florón de tubo galvanizado, Ø 105 mm

Pasar un conducto grande

Los aparatos de gran sección exigen un pasamuros que pocas referencias cubren. El mayor diámetro publicado dice dónde acaba la gama, y más allá hace falta una pieza de conducto aislado.

FIREFIX Tapa de boca de chimenea, hasta Ø 160 mm

Saber qué tubo admite la pieza

Un pasamuros no se define solo por su diámetro exterior: lo que cuenta es el tubo que recibe. Una sola ficha de aquí publica esa medida, y es ella la que decide la compatibilidad.

Para quién, entre los aparatos de calefacción de leña

Salida por fachada de una estufa: Es el caso en que el pasamuros se vuelve obligatorio: se pasa de un interior calentado a un muro que puede ser combustible. La pieza aísla el muro del tubo, y es su única función.
Muro de entramado de madera: Es la situación más exigente de la sección, porque la propia pared arde. La distancia que impone el manual es mayor de lo que se cree, y no se negocia.
Renovación de un paso existente: Un pasamuros antiguo puede quedarse corto para el aparato que se instala hoy. Se vuelve a abrir al diámetro correcto en lugar de reutilizarlo porque está ahí.

Lo que cuesta cada ventaja: los aparatos de calefacción de leña

Perforación mínima frente a distancia de seguridad: Reducir el agujero daña menos el muro y acerca el tubo a un material que puede arder. La distancia es un dato del manual, no un margen que ir mordiendo para ahorrar yeso.
Pieza con brida frente a manguito simple: La brida remata limpio por los dos lados y exige una alineación exacta. El manguito simple perdona un desvío y deja un borde que vestir.
Acero frente a pieza aislada: Un pasamuros de acero solo conduce el calor al muro. Una pieza aislada corta el puente térmico y ocupa más espesor, que no todos los muros tienen.

Antes de comprar los aparatos de calefacción de leña

¿Para qué sirve un pasamuros?

Para pasar la conexión a través de una pared respetando la distancia a combustibles que exige el fabricante. No es una pieza de remate, es una pieza de seguridad.

¿Qué diámetro de perforación hace falta?

El del pasamuros, no el del tubo: la pieza es mayor porque contiene la distancia de seguridad. El manual da la medida del hueco.

¿Se puede atravesar una pared de madera?

Solo con una pieza prevista para ello y respetando exactamente las distancias del fabricante. Es el caso en que un error se paga con un incendio de pared.

¿Hay que aislar alrededor del pasamuros?

El fabricante dice si se exige un aislante, cuál y con qué espesor. Un aislante elegido al azar puede fundirse o desprender humos.

¿El pasamuros se fija al tubo o al muro?

Al muro: el tubo tiene que poder dilatarse dentro sin forzar. Un pasamuros apretado sobre el tubo transmite los movimientos a la boca del aparato.

¿Se puede vestir un pasamuros?

Los florones de remate van por la cara interior y no deben rellenar la distancia de seguridad. Lo decorativo nunca debe llenar el hueco técnico.

¿Qué comprobar después de la colocación?

Que nada toque el tubo dentro del espesor del muro y que la pieza no se caliente de forma anormal en funcionamiento. Una mano cerca del florón tras una hora de fuego basta para alertar.

¿Dan las fichas el tubo admitido?

Solo una de esta sección lo publica de forma explícita, las demás solo dan su propio diámetro. No deducimos uno del otro, porque la distancia de seguridad los separa.

Lo que hay que retener sobre los aparatos de calefacción de leña

Un pasamuros no es una pieza de remate: existe para mantener la distancia entre un tubo caliente y una pared que puede arder. Su diámetro no es, por tanto, el del tubo, y la perforación se hace a la medida de hueco del manual, nunca lo más justa posible. En un muro de entramado de madera esa medida no se negocia — y es la única sección de la calefacción en la que un error de unos centímetros acaba en un incendio de pared.
